Maszyny CNC

Skrót CNC wywodzi się z języka angielskiego i po rozwinięciu brzmi Computerized Numerical Control co w tłumaczeniu na język polski oznacza komputerowe sterowanie urządzeń numerycznych.

Co to są maszyny CNC?

Maszyny działające w technologii CNC są nowoczesnymi obrabiarkami mającymi różne zastosowanie. Maszyny CNC programowane są do wykonywania tej samej pracy przez dłuższy okres czasu w dość szybkim tempie i z bardzo dużą dokładnością podczas pracy manualnej.
Usługi CNC wykorzystywane są w przemyśle w branży samochodowej, lotniczej, a także produkcyjnej.

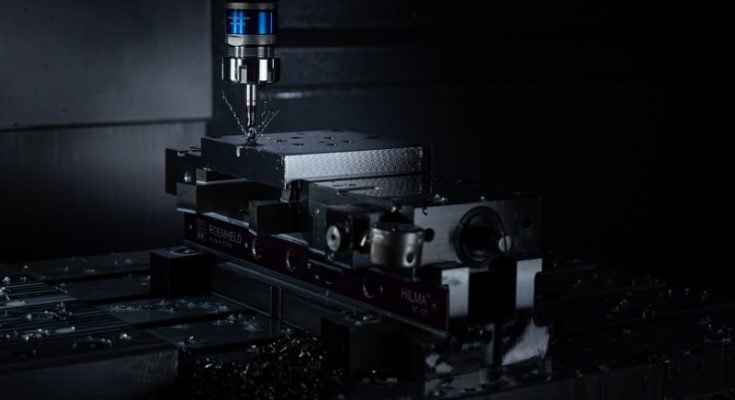

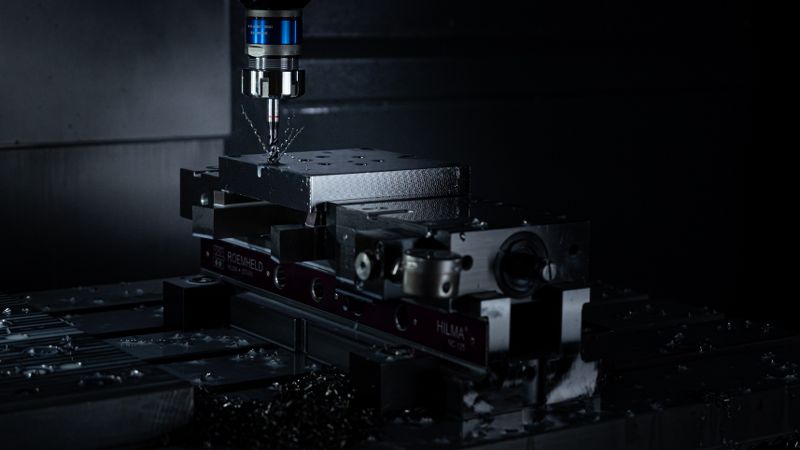

Działanie obrabiarki CNC

Obrabiarka CNC zbudowana jest z nośnika danych będącego urządzeniem wyjściowym, które zawiera dane sterujące napędów, które połączone są z osiami przesyłu i przetwornikami danych.
Obrabiarki CNC sterowane są numerycznie dzięki komputerom systemu sterującego. Podczas pracy maszyny dochodzi do automatycznej i zapętlonej regulacji programowej w zamkniętym układzie, co pozwala w sposób precyzyjny obrobić dane elementy.
Dzięki ciągłej pracy czujników wbudowanych w maszynę nie powstają błędy produkcyjne, a wszystkie części zaprojektowanego urządzenia są wytrzymałe na siłę, której są poddawane.

Rodzaje układów sterowania urządzeń CNC

Wśród układów sterowania obrabiarek CNC wyróżnić można następujące trzy rodzaje:
* punktowe – podstawową funkcją jest ułożenie narzędzia w konkretnym punkcie względem obrabianego przedmiotu. Podczas obróbki układem punktowym nie jest ważne po jakim torze przesuwa się narzędzie oraz z jaką szybkością, jednak zaleca się, aby ruch narzędzia odbywał się po linii prostej z maksymalną prędkością. Układ punktowy jest najprostszym układem i stosowany jest w wiertarkach, przebijarka oraz wytaczarkach,
– odcinkowe – sterowanie to opiera się na przemieszczeniu narzędzia po wyznaczonym torze z konkretną prędkością. Tory, po których porusza się narzędzie ustawione są równoległe do osi współrzędnych w określonej płaszczyźnie. Sterowanie układem odcinkowym stosowane jest podczas planowania oraz tłoczenia wzburzonego w czasie obróbki wałków wielostopniowych, a także podczas różnego rodzaju frezowania,
– kształtowe – ten rodzaj sterowania umożliwia poruszanie się narzędzia po linii prostej, krzywej, po skosie oraz w łuku. Współdziałanie ze sobą dwóch lub więcej silników napędów ruchu posuwowych pozwala na uzyskanie dowolnego zarysu. Biorąc pod uwagę liczbę sterowanych osi wyróżnia się następujące rodzaje sterowania:
– 2D – to narzędzie pozwala wykonywać ruchy po łuku, elipsie lub okręgu,
– 2 1/2D – narzędzie wykonuje ruchy na różnych płaszczyznach, a podczas pracy maszyny sterowane są 3 osie, ale tylko 2 w danej płaszczyźnie mogą pracować równocześnie,
– 3D – umożliwia wykonywanie ruchów przestrzennych.
Podczas obrabiania przedmiotów metodą CNC można mieszać ze sobą układy sterowania, które pozwolą osiągnąć pożądany efekt.
